用 RK3588 设备搭建自己的云手机：Redroid 实践指南

最近，我折腾了一把 Orange Pi 5 Max (搭载 RK3588 芯片) ，成功搭建了一套私有的云手机系统。这个过程不仅实现了远程运行 Android 应用的目的，更让我对 ARM 虚拟化和容器化技术有了深入的了解。如果你手里也有 RK3588 或类似的高性能 ARM 单板机，不妨跟着这份指南，将你的硬件潜力彻底释放。

🚀 引言：为什么选择 RK3588 和 Redroid-rk3588 ？

什么是云手机？

云手机本质上是一种基于云计算或虚拟化技术的远程 Android 操作系统实例。它可以让你在任何地方通过网络控制一台虚拟的 Android 设备。

RK3588 的独特优势

我们选择 Rockchip RK3588 (如 Orange Pi 5 Max、Rock 5B 等) 作为宿主机，因为它具备关键的技术优势：

强劲的性能： 采用大小核架构（4x Cortex-A76 + 4x Cortex-A55），提供足够的 CPU 性能支撑多个 Android 容器。
GPU 硬件加速： 内置高性能 Mali-G610 GPU，这是运行 Android 游戏或图形密集型应用的关键。Redroid 可以直接透传宿主机的 GPU 资源，获得接近原生设备的渲染速度。
大内存支持： RK3588 设备通常配备 8GB、16GB 甚至 32GB 内存，为多个云手机实例提供了充足的资源。

Redroid：容器化 Android 的利器

我选择了 Redroid-rk3588 项目。它是一个高度优化的 Android 容器化解决方案，相比传统的虚拟机（如 Android-x86），它利用 Linux 的 Namespace 和 Cgroups 机制，直接共享宿主机的内核，资源占用极低，启动速度极快。

🛠️ 搭建环境与核心步骤

环境准备

硬件: Orange Pi 5 Max (RK3588) 或其他同类设备。
系统: Armbian (推荐) 或其他主流 Linux 发行版。
网络: 稳定的网络连接，并准备好 ADB 调试工具和 scrcpy 软件。

基础系统：使用 Armbian

烧录 Armbian 镜像到存储介质, 我的设备时Orangepi 5 MAX。
开机并完成初始设置。建议使用 Armbian CLI (命令行界面) 版本，资源占用更小。
更新系统：
1
2
sudo apt update
sudo apt upgrade -y

核心难点：编译支持 Redroid 的内核

armbian的默认内核中没有system-uncached-dma32设备, 这个设备在Linux 6.1中已经被移除，但redroid-rk3588若要使用GPU加速则必须此设备，否则会出现scrcpy无法连接的情况。

编译环境准备:
我使用的是Ubuntu 22.04.5 LTS, 不确定WSL是否能够正确编译.
- 至少8GB内存
- 至少15GB剩余存储空间
为了避免一些奇怪的问题，建议以root身份执行操作

克隆armbian-build源代码

1 2	cd ~ git clone --depth=1 https://github.com/armbian/build

关键一步: 使用脚本生成内核补丁

# 创建补丁生成脚本
touch generate_redroid_patch.sh
# 打开脚本
vim generate_redroid_patch.sh

# 或者直接从Github仓库下载
wget https://github.com/HwlloChen/redroid-rk3588-armbian-kernel-patch/raw/refs/heads/main/generate_redroid_patch.sh

写入以下内容:

#!/bin/bash

# --- 配置参数 ---
# 您的 Armbian build 目录路径
ARMBIAN_BUILD_DIR="$HOME/build"
# Armbian 目标内核分支 (来自您的日志)
TARGET_KERNEL_BRANCH="rk35xx-vendor-6.1"
# Armbian 官方内核 rk-6.1 分支 (Base)
ARMBIAN_KERNEL_BRANCH="rk-6.1-rkr5.1"
# CNflysky 带 Redroid 更改的内核分支 (Target)
CNFLYSKY_KERNEL_BRANCH="rk-6.1-rkr4.1"

# 补丁文件路径
PATCH_DIR="${ARMBIAN_BUILD_DIR}/userpatches/kernel/${TARGET_KERNEL_BRANCH}"
PATCH_FILE="0002-dma-uncached-dma32.patch"

# 临时目录
TEMP_DIR_ARMBIAN="armbian-rkr5.1-base"
TEMP_DIR_CNFLYSKY="cnflysky-rkr4.1-target"

# 需要提取差异的目录和文件列表
# 目录差异将递归提取（如 drivers/dma-buf）
# 文件差异将单独提取（如 include/linux/dma-buf.h）
TARGET_PATHS=(
    "drivers/dma-buf"
    "include/linux/dma-buf.h"
    "include/linux/dma-heap.h"
    "include/linux/android_kabi.h"
)
# ------------------

echo "--- 1. 清理环境 ---"
rm -rf ${TEMP_DIR_ARMBIAN} ${TEMP_DIR_CNFLYSKY}
mkdir -p ${PATCH_DIR}

echo "--- 2. 克隆 Armbian Base 内核 (${ARMBIAN_KERNEL_BRANCH}) ---"
git clone --depth 1 -b ${ARMBIAN_KERNEL_BRANCH} https://github.com/armbian/linux-rockchip.git ${TEMP_DIR_ARMBIAN}
if [ $? -ne 0 ]; then echo "❌ 克隆 Armbian 失败。"; exit 1; fi

echo "--- 3. 克隆 CNflysky Target 内核 (${CNFLYSKY_KERNEL_BRANCH}) ---"
git clone --depth 1 -b ${CNFLYSKY_KERNEL_BRANCH} https://github.com/CNflysky/linux-rockchip.git ${TEMP_DIR_CNFLYSKY}
if [ $? -ne 0 ]; then echo "❌ 克隆 CNflysky 失败。"; exit 1; fi

echo "--- 4. 生成补丁头信息 ---"
# 创建补丁文件并写入补丁的描述信息，这是必须的。
{
    echo "From: Redroid Contributor <cnflysky@users.noreply.github.com>"
    echo "Subject: [PATCH 0002] dma-heap: Add system-uncached-dma32 and necessary files for Redroid GPU"
    echo " "
    echo "---"
} > "${PATCH_DIR}/${PATCH_FILE}"

echo "--- 5. 按需提取差异并追加到补丁文件 ---"

for path in "${TARGET_PATHS[@]}"; do
    echo "-> 提取差异: ${path}"

    # 使用 diff -Nurb 分别比较每个路径
    # 路径必须以 TEMP_DIR_ARMBIAN/path 和 TEMP_DIR_CNFLYSKY/path 形式提供
    diff -Nurb "${TEMP_DIR_ARMBIAN}/${path}" "${TEMP_DIR_CNFLYSKY}/${path}" >> "${PATCH_DIR}/${PATCH_FILE}"

    if [ $? -gt 1 ]; then
        echo "❌ 提取 ${path} 差异时发生错误，请检查文件是否存在。"
        exit 1
    fi
done

echo "✅ 新的干净补丁已生成并放置在 ${PATCH_DIR}/${PATCH_FILE}"

echo "--- 6. 清理临时文件 ---"
rm -rf ${TEMP_DIR_ARMBIAN} ${TEMP_DIR_CNFLYSKY}

echo -e "\n--- 7. 后续操作 ---"
echo "请确认您的 'userpatches/config/kernel/linux-${TARGET_KERNEL_BRANCH}.config' 中已包含以下配置："
echo "**CONFIG_ARM64_VA_BITS=39**，以及 **CONFIG_ANDROID_BINDERFS=y**, **CONFIG_PSI=y** 等 Redroid 所需项。"
echo ""
echo "现在回到您的 Armbian build 目录并重新运行编译："
echo "    cd ${ARMBIAN_BUILD_DIR}"
echo "    ./compile.sh"

运行脚本，生成补丁

1	./generate_redroid_patch.sh

配置内核menuconfig
1
2
cd build
./compile.sh BOARD=orangepi5-max BRANCH=vendor kernel-config # 此处的BOARD应该为你的开发板代号, 以获得合适的defconfig
进入配置界面后，确保启用以下关键选项：

必须启用的配置项：
- CONFIG_ARM64_VA_BITS=39 (Kernel Features → Virtual Address Space Size)
  - 如果不启用, 某些APP(比如重返未来：1999)会在加载资源时崩溃
需要检查并启用的配置项(一般无需更改, defconfig中默认启用):
- CONFIG_ANDROID_BINDERFS=y (Device Drivers → Android → Android Binderfs)
  - 启用Android Binder文件系统支持
- CONFIG_PSI=y (General setup → Pressure stall information tracking)
  - 内存压力监控，Android系统需要
- CONFIG_ANDROID_BINDER_IPC=y (Device Drivers → Android)
  - Android核心IPC机制
- DMA-BUF相关配置：
  - CONFIG_DMA_SHARED_BUFFER=y
  - CONFIG_DMABUF_HEAPS=y
  - CONFIG_DMABUF_SYSFS_STATS=y
保存配置后退出。
编译内核
1
./compile.sh BOARD=orangepi5-max BRANCH=vendor kernel
编译过程可能需要1-2小时，取决于你的硬件配置。编译完成后，将生成的.deb包安装到你的Orange Pi设备上。

⚠踩坑记录:
在进行完第5步后, 如果按照上面命令编译, 好像又是以默认配置编译的。所以建议直接 ./compile.sh , 在TUI中手动选择好你的设备, 在界面更改配置后直接编译内核！！

安装编译好的内核
将编译好的deb包传输到Orange Pi设备：

1	scp output/debs/*.deb root@192.168.1.100:/tmp/ # 改为你的设备地址

在Orange Pi上安装：

1
2
3

cd /tmp
sudo dpkg -i linux-*.deb
sudo reboot

重启后验证内核版本和必要设备：

1 2	uname -r ls -la /dev/binderfs /dev/dma_heap/

检查是否支持所有特性
我们使用CNflysky制作的脚本来快速检查是否成功地编译了支持所有特性的内核
1
curl -fsSL https://github.com/CNflysky/redroid-rk3588/raw/refs/heads/main/envcheck.sh | bash

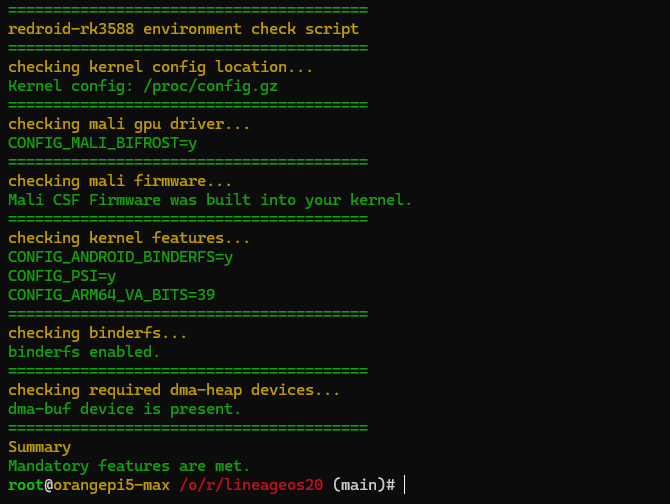

如果看到输出和下面截图一致, 则恭喜你已经成功了一大半.

安装 Docker 环境

请参考 Docker官方文档进行安装.

1 2	# 允许非 root 用户使用 Docker sudo usermod -aG docker $USER

注意： 执行 sudo usermod 后，必须退出终端并重新登录，才能使权限生效。

配置 Redroid 的 docker-compose

为了持久化数据和方便管理，我们使用 docker-compose。

docker-compose.yml 示例:

services:
  redroid:
    image: cnflysky/redroid-rk3588:lineage-20
    container_name: lineageos20
    restart: unless-stopped
    privileged: true
    ports:
      - "5555:5555" # 注意配置防火墙或更改端口加强安全性
    volumes:
      - "~/android_data:/data"
      - "/dev/mali0:/dev/mali0"
    command:
      - "androidboot.redroid_gpu_mode=mali"
      - "androidboot.redroid_width=1080"
      - "androidboot.redroid_height=1920"
      - "androidboot.redroid_fps=60"

      # uncomment following line to enable magisk
      # - "androidboot.redroid_magisk=1"

      # uncomment following line to enable fake wifi
      # - "androidboot.redroid_fake_wifi=1"
      # - "androidboot.redroid_fake_wifi_ssid=CMCC-YeShouXianBei"
      # - "androidboot.redroid_fake_wifi_bssid=11:45:14:19:19:81"
      # - "androidboot.redroid_fake_wifi_mac=19:19:81:01:14:51"

运行 Redroid 容器

在 docker-compose.yml 所在目录下执行：

1	docker-compose up -d

Docker 会自动拉取镜像并启动云手机。

快速开始：使用预构建镜像

如果你不想经历漫长的内核编译过程，CNflysky 提供了预构建的 Armbian 镜像：

下载专门为 Orange Pi 5 优化的 Armbian 镜像（已包含所需内核）
直接烧录到存储介质
启动后安装 Docker 并运行 Redroid

获取方式： 访问 redroid-rk3588 Releases 页面下载。

注意： 预构建镜像可能不是最新版本，如果需要最新内核特性，仍建议自行编译。而且作者只编译了Orangepi 5的镜像

🖥️ 远程访问与控制

配置 scrcpy

scrcpy (Screen Copy) 是一个轻量级、高性能的 Android 投屏和控制工具，是云手机的最佳搭档。

安装 scrcpy:
在你的 PC/Mac/Linux 客户端上安装:

1 2	sudo apt install scrcpy -y # 或者通过其他包管理器安装

在Windows上:

1	winget install scrcpy # 仅windows高版本有

连接云手机： 通过 ADB 协议连接到你的 RK3588 设备 IP 和映射的端口 5555。

# 假设你的 Orange Pi IP 是 192.168.1.100
scrcpy -s 192.168.1.100:5555
# 如果是在 RK3588 本地运行，则使用
# scrcpy -s 127.0.0.1:5555

一个 Android 屏幕窗口会立刻弹出。你可以像使用真机一样操作它，而且由于 GPU 硬件加速的加持，画面会非常流畅。

scrcpy 高级用法

# 限制码率以适应较慢的网络
scrcpy -s 192.168.1.100:5555 -b 4M

# 降低分辨率以提升性能
scrcpy -s 192.168.1.100:5555 -m 1024

# 横屏显示
scrcpy -s 192.168.1.100:5555 --rotation 1

# 录制屏幕
scrcpy -s 192.168.1.100:5555 --record screen.mp4

❓ 常见问题与故障排除

问题现象	可能原因	解决方案
`failed to access /dev/binder`	内核未正确编译或未开启 `binder` 支持。	重新编译内核，确保 `CONFIG_ANDROID_BINDER_IPC` 被启用。
`ADB device not found`	容器端口未映射或 ADB 服务未启动。	检查 `docker-compose.yml` 中的 `ports: "5555:5555"` 是否正确，并使用 `docker logs` 确认 Redroid 启动日志。
画面卡顿/无硬件加速	GPU 设备透传失败。	确认 `devices` 配置是否正确，检查 `/dev/dri` 等设备文件是否存在且 Docker 用户有权限访问。RK3588 驱动可能需要特殊配置。
容器反复重启	内存分配不足或内核缺少关键驱动。	检查 `REDROID_MEMORY` 配置，确保分配了足够的内存（建议 ≥ 3GB）。并检查内核是否配置了`CONFIG_PSI=y`
scrcpy 无法连接	GPU 加速失败或 `system-uncached-dma32` 设备缺失。	确认内核补丁已正确应用，检查 `ls /dev/dma_heap/` 是否存在 `system-uncached-dma32` 设备。
应用闪退(比如《重返未来: 1999》)	VA_BITS问题	确保内核配置了`CONFIG_ARM64_VA_BITS=39`

💡 应用场景拓展

搭建自己的云手机不只是一个技术玩具，它在许多场景下都非常实用：

自动化测试： 利用 ADB 和自动化框架（如 Appium），可以远程对容器内的应用进行批量、高效的自动化测试。
远程游戏挂机： 凭借 RK3588 强大的性能和低功耗特性，可以运行一些需要长期在线的 Android 游戏或应用。
隐私沙盒： 将一些可能涉及隐私的应用隔离在云手机内运行，与你的日常手机环境分离。
多开与多实例： 通过复制 docker-compose.yml 文件并修改端口、数据卷和内存配置，你可以轻松在一台 RK3588 上运行多个独立的云手机实例。

多实例配置示例：

services:
  redroid1:
    image: cnflysky/redroid-rk3588:lineage-20
    container_name: redroid_instance_1
    privileged: true
    ports:
      - "5555:5555"
    volumes:
      - /opt/redroid/data1:/data
    # ... 其他配置 ...

  redroid2:
    image: cnflysky/redroid-rk3588:lineage-20
    container_name: redroid_instance_2
    privileged: true
    ports:
      - "5556:5555"  # 注意端口不能冲突
    volumes:
      - /opt/redroid/data2:/data
    # ... 其他配置 ...

🔒 安全与隐私注意事项

在公网暴露云手机服务前，请务必注意以下安全问题：

启用 ADB 认证： 生产环境中应设置 ro.adb.secure=1，并配置 ADB 密钥认证。

防火墙配置： 不要直接将 5555 端口暴露到公网，建议使用 VPN 或 SSH 隧道访问：

# 通过 SSH 隧道访问远程云手机
ssh -L 5555:localhost:5555 user@your-orangepi-ip
# 然后在本地连接
scrcpy -s localhost:5555

定期更新： 及时更新 Redroid 镜像和系统内核，修复安全漏洞。
数据隔离： 不同用途的云手机实例应使用独立的数据卷，避免数据泄露。

📚 参考资料与扩展阅读

Redroid 官方项目： https://github.com/remote-android/redroid-doc
Redroid-rk3588： https://github.com/CNflysky/redroid-rk3588
Armbian 构建指南： https://docs.armbian.com/Developer-Guide_Build-Preparation/
scrcpy 官方文档： https://github.com/Genymobile/scrcpy
RK3588 技术文档： Rockchip 官方开发者资源

🎯 总结

通过本指南，我们完成了从零到一搭建基于 RK3588 的私有云手机系统。这个过程涉及了：

✅ 内核编译： 为 Redroid 定制支持 system-uncached-dma32 的 Linux 内核
✅ 容器化部署： 使用 Docker 快速启动和管理 Android 实例
✅ 硬件加速： 充分利用 RK3588 的 GPU 和 VPU 资源
✅ 远程控制： 通过 scrcpy 实现低延迟、高帧率的投屏体验
✅ 性能优化： 从内存、CPU、GPU、存储等多方面调优

RK3588 凭借其强大的性能和开放的生态，为云手机、边缘计算等场景提供了理想的硬件平台。希望这篇指南能帮助你顺利搭建自己的 RK3588 云手机。如果你在实践中遇到任何问题，或者有更好的优化建议，欢迎在评论区分享交流！

(部分内容由Claude sonnet 4.5辅助完成, 经过人工修改、测试、审核, 可放心食用)
